光伏電站二次設備概述上海長高繼保科技的光伏二次設備主要適用于分布式光伏電站項目中，分布式光伏發電項目一般根據并網的電壓等級分為380V和10KV。一般電壓等級為380V低壓并并網基本不涉及到什么二次產品，通常采用光伏并網柜就能解決，常見的并網設備為防孤島保護裝置和電能質量在線監測裝置為主。而10KV并網的光伏容量一般處于1MWP到10MWP之間的項目，需要用于光伏二次設備。而這其中涉及的常見二次設備有光伏后臺監控系統、遠動通訊屏、調度數據網屏、光伏二次安防屏、光伏二次設備預制艙、防孤島保護裝置、電能質量在線監測裝置、故障解列裝置等。下面就為大家介紹這些光伏二次設備的主要作用。

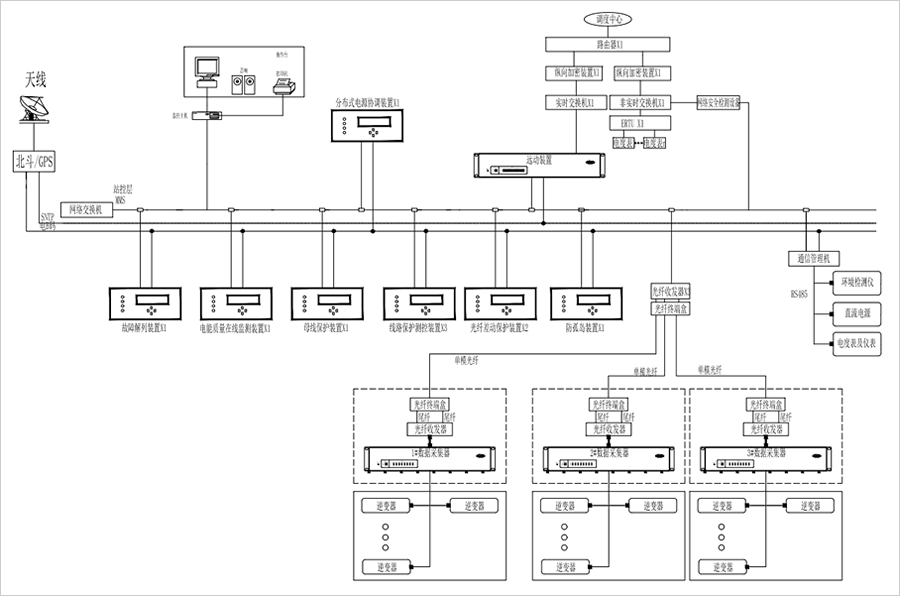

光伏后臺監控系統
一般為主機、顯示器、鍵盤、鼠標、打印機，音響等組成。作用是實時監控變電站內的數據。同時可以遠程控制一些電站開關的合分閘，調節電氣設備參數等等。 光伏后臺監控系統就是將光伏電站的逆變器、匯流箱、輻照儀、氣象儀、電表、微機保護裝置等設備通過數據線連接起來，用光伏電站數據采集器、通訊管理機、數據網關等設備進行數據采集，并通過GPRS、光纖等方式上傳到用戶服務器或本地電腦，使用戶可以在互聯網或本地電腦上查看相關數據，方便電站管理人員和用戶對光伏電站的運行數據查看和管理?？蓪μ柲芄夥娬纠锏碾姵仃嚵小R流箱、逆變器、交直流配電柜、等設備進行實時監控和控制，通過各種樣式的圖表及數據快速掌握電站的運行情況，其友好的用戶界面、強大的分析功能、完善的故障報警確保了太陽能光伏發電系統的完全可靠和穩定運行。

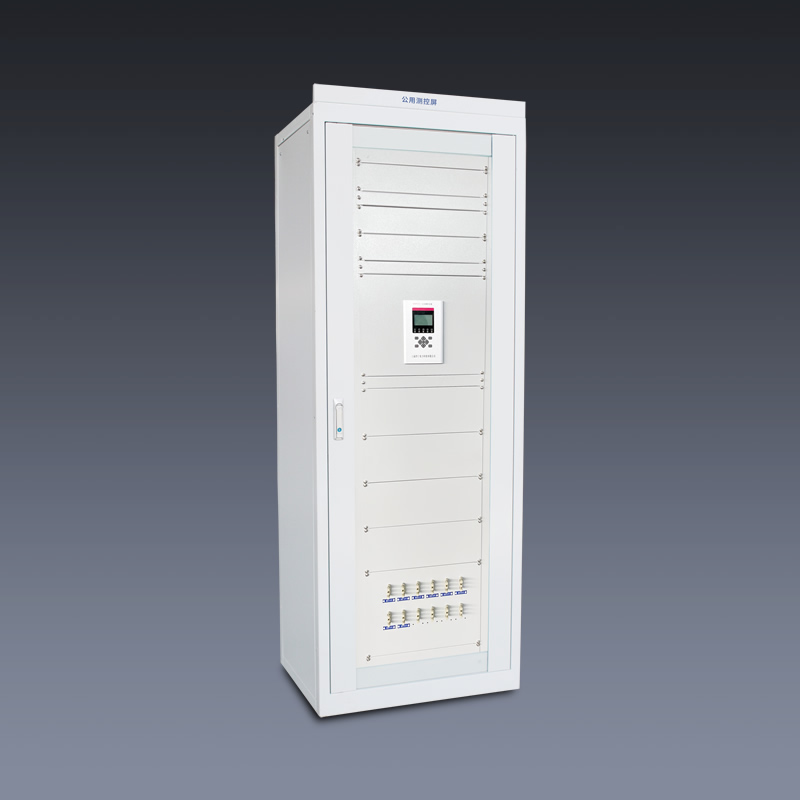

光伏公用測控屏
主要用于除專用間隔以外的模擬量（如母線電壓）、開關量（如GPS裝置）的采集、各開關控制操作。那么既然專用間隔都有微機保護測控及保護，為什么還需要公用測控裝置呢，對于微機保護來講，都有自己的開關量輸入，開關量輸出和模擬量的輸入。但是對于一臺保護測控裝置來說，既起到保護作用，又起到測控的作用。但是對于信號的輸入點是比較少的，那么就需要公用測控裝置來滿足現場的要求。還有就是站內的一些開關量信息，如直流屏故障信號、火災報警故障等這些信號需要在后臺監控上體現出來，那么就需要公用測控來解決。這些信號接到其它哪個微機保護也不合適。這些只是一部分，其實公用測控裝置就是根據現場的實際要求提供滿足現場需要的開入、開出和模擬量。通過這些量接入到公用測控中，最后顯示在后臺監控中。

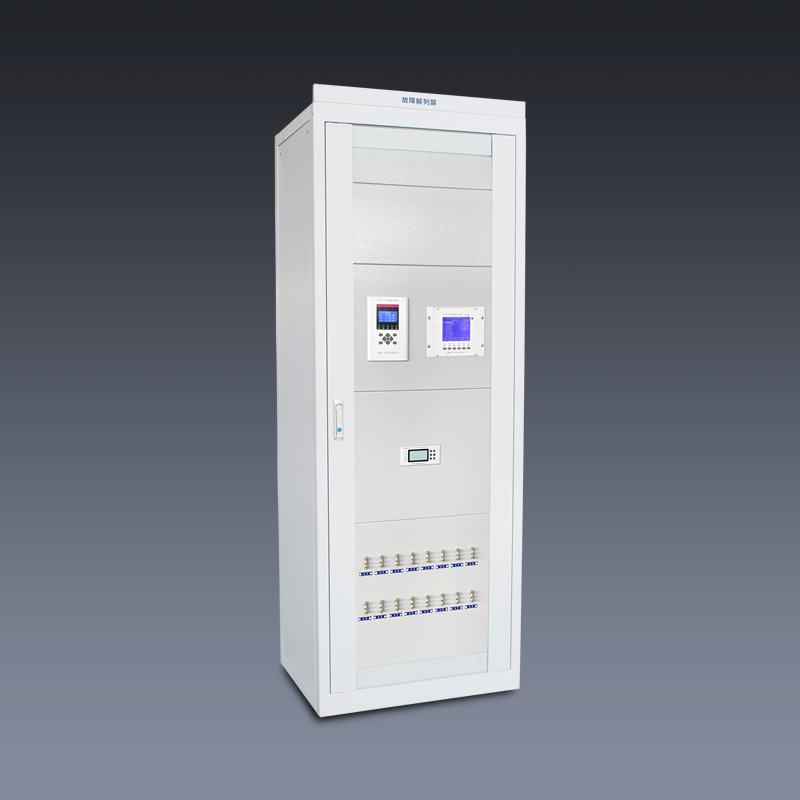

光伏解列屏
光伏故障解列屏一般在變電和配電中很難看見，多使用于水力發電、火力發電和光伏發電等一些發電項目上。故障解列屏安裝于光伏二次設備預制艙內。對于集中式光伏電站系統和分布式光伏電站系統中，為了避免由于電站的原因?qū)е码娋W(wǎng)電能質量受到波動，故障解列裝置動作，跳開并網開關。與防孤島保護裝置的的使用意義正好相反，防孤島保護裝置是當電網出現異?；蛘咄ｋ姇r，為了避免電站出現孤網運行狀態，防孤島保護裝置跳閘。

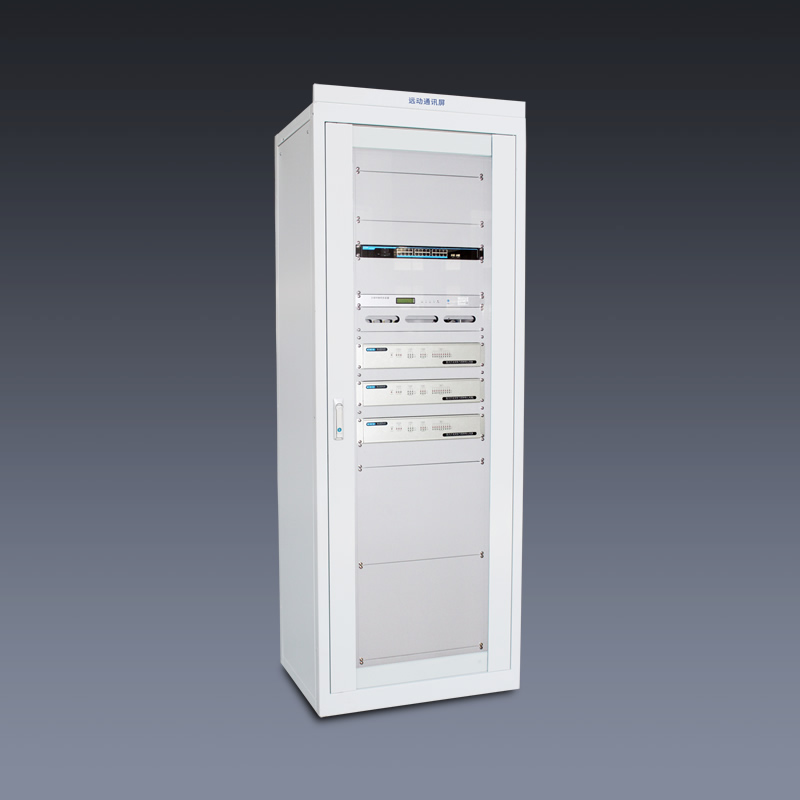

遠動通訊屏
一般由遠動通訊裝置、規約轉換器、交換機、防雷器等等組成，遠動通訊屏是基于電網安全建設而投入的遠方監控廠站信息、遠方切除電網負荷的設備；主經是由遠動裝置、通訊管理機、交換機、GPS對時裝置、數字通道防雷器、模擬通道防雷器、屏柜及附件等設備組成。變電站遠動通訊系統是指對廣闊地區的生產過程進行監視和控制的系統，它包括必需的過程信息的采集、處理、傳輸和顯示，執行等全部的設備與功能。構成遠動系統的設備包括廠站端遠動裝置，調度端遠動裝置和遠動信道。

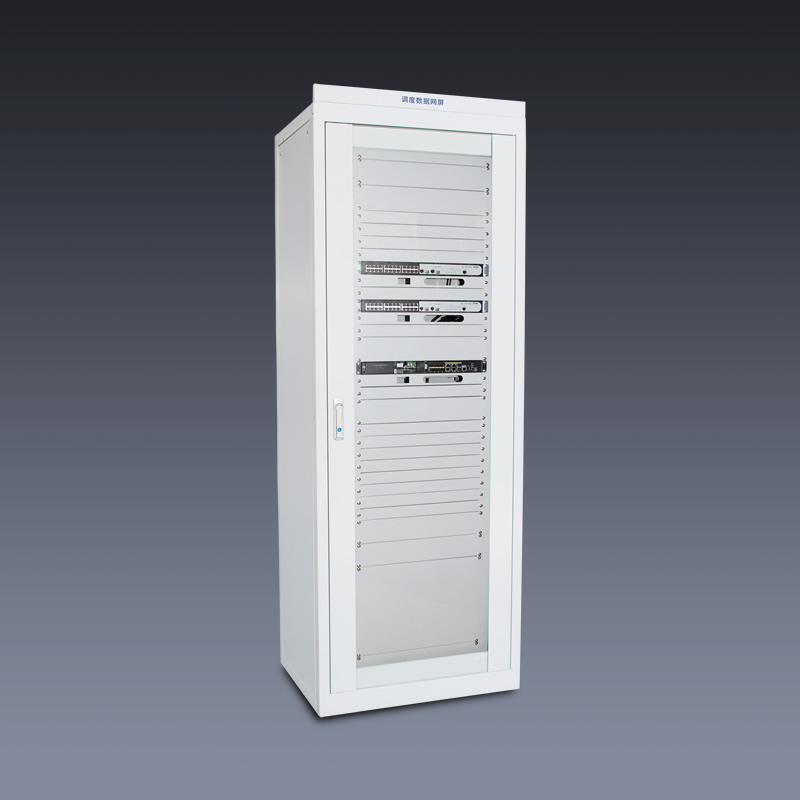

光伏調度數據網屏
光伏調度數據網，是用于傳輸電網自動化信息、調度指揮指令、繼電保護與安全自動裝置控制信息等。此業務由路由器完成，電力縱向加密設備負責對數據進行加密處理，交換機為配套設備。調度數據網設備一般由2M業務及100M業務組成，每組配套路由器1臺、電力專用縱向加密裝置2臺、交換機2臺。路由器負責數據業務傳輸，兩個縱向加密裝置分位實時信息區和非實時信息區，一臺縱向加密配套一臺交換機做業務處理。電力主網完整一套調度數據網設備配置一般為路由器2臺、電力專用縱向加密裝置4臺、交換機4臺。

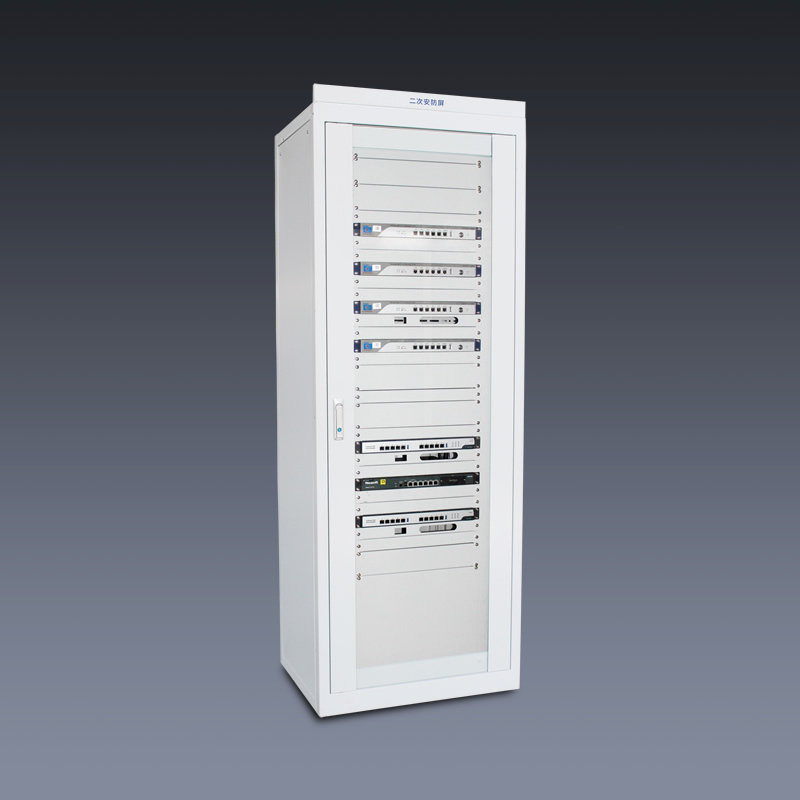

光伏二次安防屏
二次安全屏是確保電力信息化系統、電力實時閉環監控系統及調度數據網絡的安全，目標是抵御黑客、病毒、惡意代碼等通過各種形式對系統發起的惡意破壞和攻擊，從而防止一次系統、二次系統事故或大面積停電等事故的出現。是由地理上廣泛分布于各級發電機、變電站的業務系統通過緊密或松散的聯系而構成的復合系統，它的支持環境既包括各調度網絡和廠站的異構計算機系統、局域網絡，又包括連通各局域網的電力系統行業外聯網。因此，電力信息系統安全不同于單純的計算機系統或通信系統安全，為了確保電力系統業務的安全，必須同時考慮廣泛分布而又相互聯系的業務系統及其與計算機、通信等基礎支持系統間的交互。

光伏二次設備預制艙
二次設備預制艙由預制艙、二次設備屏柜、二次設備等組成。二次設備預制艙集成了光伏二次設備，并在預制艙內完成屏柜間相關配線等工作，并作為一個整體運輸至工程現場，在現場實現與一次設備、土建對接。預制艙組合二次設備一般按二次系統特點及服務的一次對象進行模塊化組合。
